Quel type de blockhaus ?

[Patrick.Fleuridas]

Bonsoir à tous,

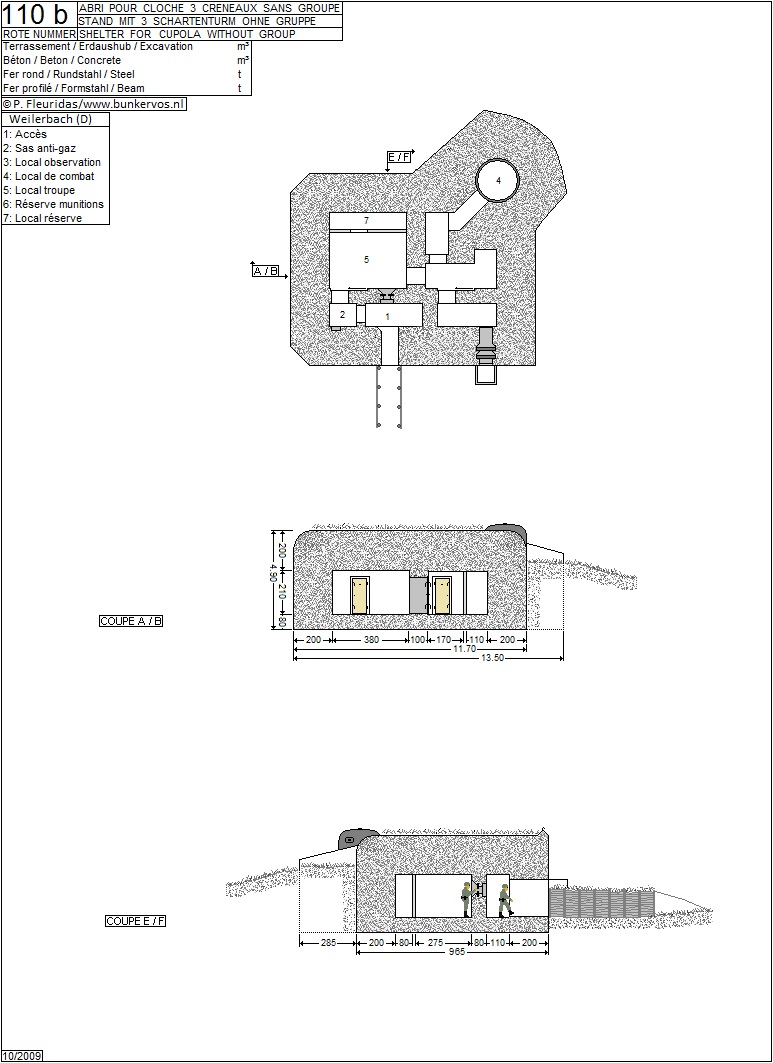

Poursuite de l'étude du R 110b. Un exemplaire édifié aux Pays-Bas. A nouveau des modification dans les locaux pour le stockage des munitions. L'accès à la cloche est également nouveau. A l'extérieur plus d'arrondi complet autour de la cloche blindée.
le plan.
Patrick

110 b_WW_modifié.jpg (164.61 Kio) Vu 724 fois

[Patrick.Fleuridas]

Bonjour à tous,

Pour achever l'étude de ce bloc, voici la version R 110b, c'est à dire sans la caponnière de défense de l'entrée. Pas d'informations sur le nombre construit par rapport au R 110a, même dans les livres de référence de Rudi Rolf. Ce dernier précise un cubage de béton de 610 m³ et 38 t d'acier pour le R 110a.

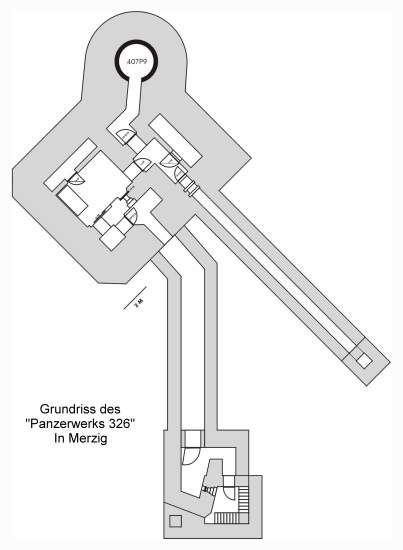

Ci-dessous une version particulière d'un R 110b intégré avec un second bloc qui protège l'accès et une sortie de secours particulière, au bout d'une tranchée couverte. Je pense que le R 110b est en position haute sur une crête.
Patrick

110 b_SK.jpg (18.01 Kio) Vu 680 fois
