L'envol de la bergeronette - Mars 1942

[coyote]

Bonjour

L'imagination allemande était fertile et astucieuse. Pour ceux qui ne connaissent pas l'histoire de la Bachstelze ou Bergeronette en français, en voici un résumé. ..

Il s'agit d'un genre d' autogire planeur tracté développé par la firme allemande Focke-Achgelis. Il était utilisé pour l'observation militaire. Ce n'est pas un hélicoptère.

Le Focke-Achgelis Fa-330 " Bachstelze "

dont le premier essai eu lieu il y a précisément 80 ans..

Il était constitué de deux tiges en acier. L'une reliait le siège du pilote à un empennage conventionnel formé de plans rectangulaires : dérive avec gouverne de direction et plan fixe de profondeur. La deuxième tige, fixée perpendiculairement à la première et légèrement inclinée vers l'avant, supportait le rotor principal et le dossier du siège du pilote.

Le rotor de 7,3 mètres de diamètre était constitué de trois pales reliées entre elles par des câbles . Le pilotage s'effectuait par basculement du disque rotor au niveau du moyeu orientable.
Deux petits patins faisaient office de train d'atterrissage.

Le décollage était possible à partir d'un vent relatif de 30 km/h tracté par le sous-marin au moyen d'un câble.

Il était assemblé à partir de pièces stockées dans deux tubes lance-torpilles, l'un contenant le rotor replié, l'autre le « fuselage ».

Sa mise en œuvre ne prenait que sept minutes entre l'ouverture des trappes des tubes lance-torpilles et le lancer du rotor. Sa charge utile n’était que de 85 kg, le poids du pilote-observateur. Celui-ci, relié au sous-marin par téléphone, repérait et signalait les cibles éventuelles à l'équipage. Le démontage s'effectuait en deux minutes.

En cas de danger, le rotor pouvait être largué juste avant l'amerrissage afin de ne pas risquer de blesser le pilote. Un parachute pouvait freiner la chute de l'appareil (40 kg après largage du rotor) et du pilote.
Quelques Fa 330 furent équipés d'un train à deux roues et servirent à l'entraînement sur le site de Geinhausen par tractage à l'aide d'un treuil ou d'un véhicule à moteur.
La seconde étape de la formation s'effectuait derrière un bateau à moteur rapide équipé d'une plate-forme de décollage sur la plage arrière.

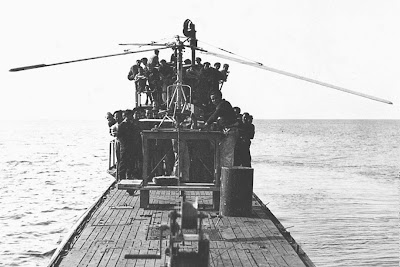

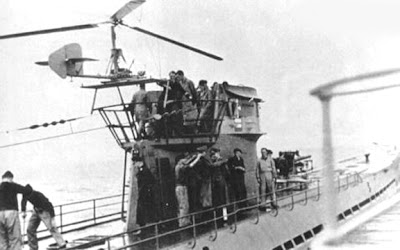

A bord d'un sous marin..

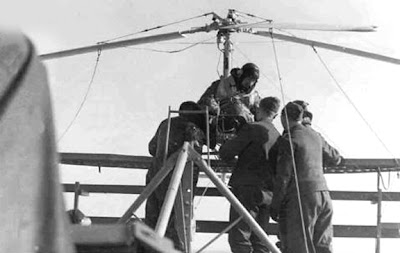

Installation du pilote observateur

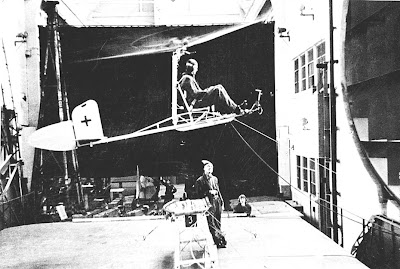

Les essais en soufflerie ont été effectués à Chalais Meudon en proche banlieue parisienne ici

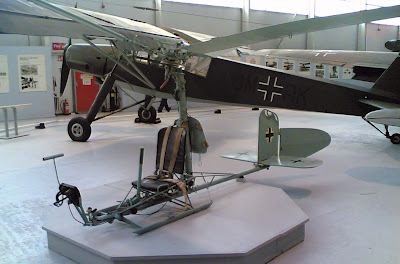

Il y a encore quelques specimen conservés dans quelques musées dont celui de l'Air et de l'Espace du Bourget


On est en droit de penser que cet engin ne sortait de sa cachette que par temps clair et mer calme.

Une petite vidéo est disponible sur ce site montrant la "manip" dans son ensemble .

http://nhungdoicanh.blogspot.com/2013/0 ... telze.html

Chouette partage Bernard !
Sur un sujet trop confidentiel.

Traité en son temps dans "39-45 Magazine".

[coyote]

Merci Daniel, oui c'est très peu connu.

Au final , quelques 200 exemplaires ont été construits mais j'ignore le nombre de fois où ce petit engin a été utilisé
Le s/marin devait mettre "toute la gomme" face au vent pour permettre le décollage.

Un détail : il ne montait en général guère plus haut qu'une centaine de mètres et l'angle de vue de l'observateur ne devait pas excéder les 200° je pense

[Prosper Vandenbroucke]

pour la contribution Bernard, c'est un sujet très intéressant
Bien amicalement et bonne journée
Prosper

Le s/marin devait mettre "toute la gomme" face au vent pour permettre le décollage.

En effet.
Moi c'est toujours "la récupération" ma principale préoccupation avec ce genre de trucs

[coyote]

L engin étant rattaché par un câble au sous marin il suffisait de le ramener façon cerf volant...
En restant dans le vent ça devait le faire mais c'était assez cassé g....je pense.

On a tous cassé du cerf-volant

[coyote]

Je n'ai pas trouvé comment le pilote mettait le rotor en fonctionnement étant donné qu'il n'y a pas de moteur. J'imagine une manivelle que le pilote actionne pendant que le sous marin accélère afin de donner l'impulsion au rotor qui accélèrera sous l'action du vent relatif.

Si quelqu'un en sait plus , il est le bienvenu

Je ne sais pas si ça va aider, mais trouvé sur ce site

https://www.rotaryforum.com/threads/foc ... 330.24793/

Post 17 (traduit)


-S'agit-il d'un pré-rotateur à câble de type tondeuse à gazon ?

Oui c'est le cas. La corde se dirigeait vers une poulie à manivelle au niveau du rail de la plate-forme arrière de la tour de commandement («Wintergarten»).

[Prosper Vandenbroucke]

Bonjour Bernard,
J'ai tenté une traduction, qui j'espère est compréhensible mais je ne pense pas que l'on y parle de la mise en route du rotor. Par contre l'engin était relié au U-Boot par un cable, lui même étant enroulé sur un treuil. La récupération se faisait également via ce treuil. (Je crois avoir vu une vidéo dans laquelle on voit la récupération de l'engin via ce câble, mais je ne sais plus où j'ai vu cela.
Voici la traduction:

La demande de la force sous-marine pour la reconnaissance a conduit à la création du «cerf-volant autogire remorqué Fa 330», qui portait initialement la désignation «Draft 19» et a ensuite reçu le nom de «Bachstelze».
Carl Bode, le pilote d'essai de chez Focke-Achgelis, a fait la suggestion pour le développement.
Dès 1941, le RLM passa une commande pour la conception et la construction de certains des petits autogires. En mai 1942, Bode teste un premier modèle d'essai dans la grande soufflerie de Chalais-Meudon près de Paris. Cela a été suivi par des essais en vol libre derrière le navire «Greif» à Travemünde en juin.
L'objectif visé, à savoir amener un observateur derrière un sous-marin en mouvement à une hauteur d'environ 200 m, est rapidement devenue évidente. Des tests sur d'autres navires l'ont également confirmé. Le RLM a porté la commande à 20 appareils et a commencé à former des pilotes sur la bergeronnette au centre d'entraînement de planeurs de l'armée de l'air à Gelnhausen en plus de ceux effectués dans la soufflerie de Chalais-Meudon. En août 1942, le premier essai en vol à partir d'un sous-marin a eu lieu. Cela comprenait une tentative de secouer la tête du rotor en cas d'urgence en tirant un levier qui, s'envolant, devrait également retirer le parachute de son couvercle, avec lequel le pilote pourrait alors atterrir dans l'eau avec le reste de l'autogyre . Bode l'a essayé, mais s'est blessé au genou droit lorsqu'il est entré dans l'eau et à dû rester plâtré pendant six semaines. Les plus grands avantages du Fa 330 étaient les faibles coûts de production et la possibilité de loger l'appareil dans le plus petit des espaces. Il pouvait être rangé dans deux conteneurs étanches de seulement 0,60 m de diamètre et 3,50 m de longueur. Le système de treuil avec le câble métallique de 300 m de long était logé dans un troisième conteneur. Un équipage bien rodé n'a pas eu besoin de plus de cinq à sept minutes pour installer l'autogire et le système, et trois minutes maximum pour démonter et ranger le Fa 330. Une vitesse de vent d'au moins 8 m/s était requise pour l'utilisation, mais elle ne pouvait pas dépasser 12 m/s. Ce confinement étroit et la connexion fixe avec le sous-marin étaient bien sûr un inconvénient, de sorte que l'on a pensé à un développement ultérieur indépendant du sous-marin, un micro hélicoptère Fa 336 tout aussi facile à construire, qui devrait être propulsé par un Walter Mikron de 60 ch.(Là je ne connais pas) . En juin 1943, le bureau technique du RLM décréta que le Fa 330 devra continuer à être produit à raison de dix unités par mois jusqu'à ce que le Fa 336 soit disponible. Au total, environ 200 Fa 330 auraient finalement été assemblés aux ateliers Weserflug à Hoykenkamp.
Certains d'entre eux ont été amenés en Angleterre à la fin de la guerre et testés de manière approfondie à l'Airborne Forces Experimental Establishmentde la RAF à Beaulieu.

Voilà pour ce que j'en ai lu et compris
La traduction est de moi même, je ne sais donc pas si tout est correcte mais cela se trouve ici:
http://www.luftarchiv.de/index.htm?http ... /fw191.htm
Bien amicalement
Prosper
