Maquette Echelle 1:1

Bonjour !

Je crée ce post n'en ayant pas vu de similaire et afin de partager le développement d'un projet de la théorie vers la pratique (si tout va bien ^^)
Bien entendu ce post a aussi pour but d'avoir des avis, critiques, conseils, etc....

Passons au sujet !
Depuis pas mal d'années je conduis, restaure, bricole des véhicules de la seconde guerre mondiale. Je ne suis pas propriétaire d'un véhicule mais je suis plutôt débrouillard et projette de fabriquer une réplique à l'échelle 1:1 roulante d'un véhicule. Un MARDER 3 H, plus particulièrement une base châssis de PZ 38T (la modification/variante n'étant pas encore définitive et s'orienterait plus vers un MARDER 3 H).

Pourquoi ce véhicule ?
Des trains de roulement simple (4 galets par côté, suspensions à lames), un faible tonnage réel (j'y reviendrai), une motorisation pas trop gourmande et une vitesse max intéressante.
Egalement présent sur de nombreux front et parfois/ potentiellement retourné (FFI).

Tu ne vises pas un peux gros ?
Oui et Non de mon point de vue (toujours optimiste). Je suis ingé en conception de formation et j'ai la chance d'avoir de la place (120m² de grange), des machines outils, poste à souder, imprimante 3D, etc....

Dans un premier temps, ce post a pour but d'avoir vos avis sur les choix/ propositions techniques, partager l'avancée de toute la partie théorique et si tout va bien la pratique!
Ca fait déjà quelques temps que cette idée me trotte dans la tête et voici les premiers éléments de ma réflexions
Je vise une maquette roulante avec un poids final idéal à vide de 2.5/3.5T, mécano soudée (faussement rivetée). Et dans un premier temps parlons motorisation et transmission !

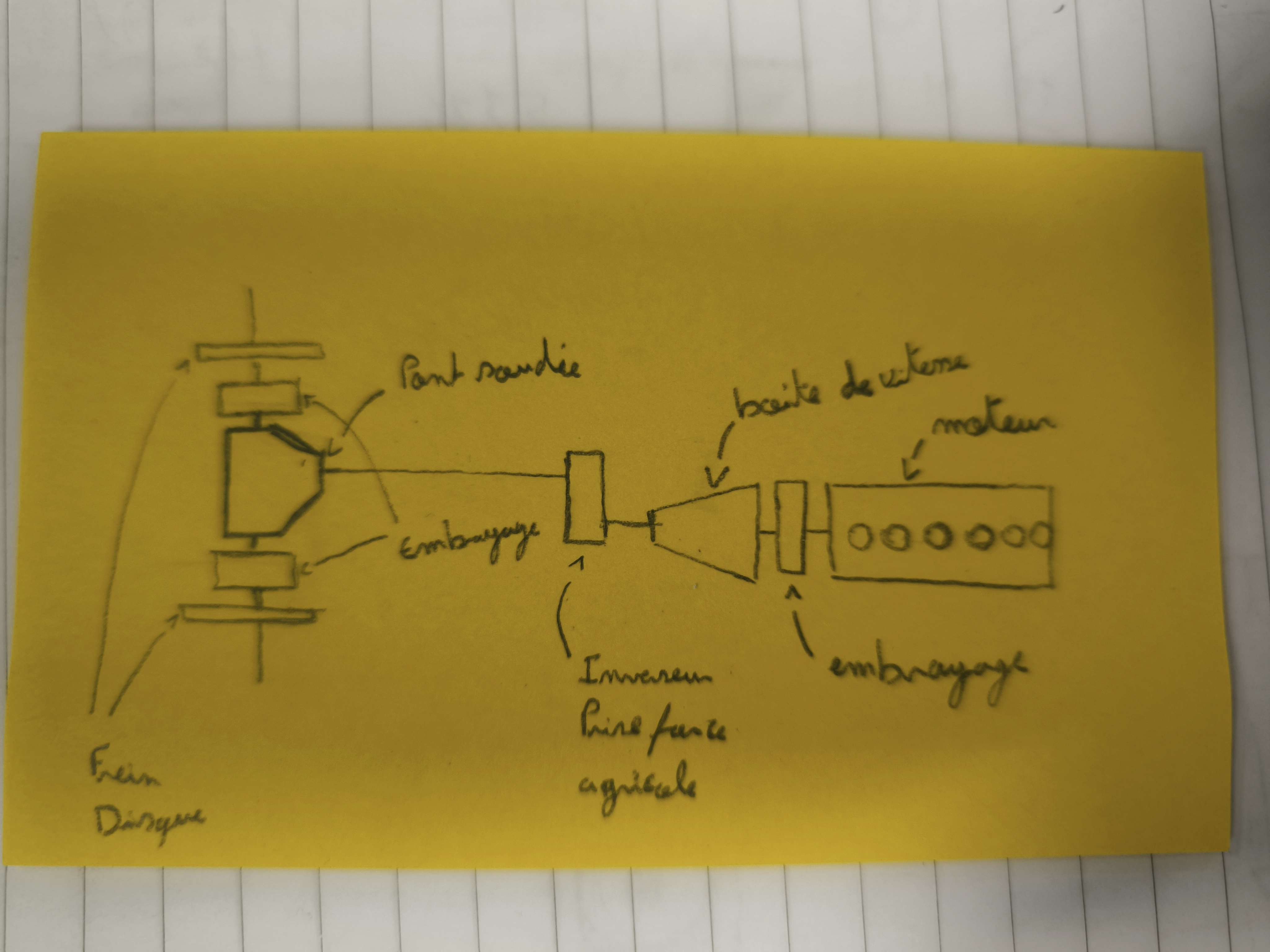

Afin de coller approximativement à la motorisation d'origine mon idée était la suivante :



- Le moteur serait un M103 Mercedes 2.6L ou 3.0L monté carbu (environ 170CV mini et 240N.M de couple ) suivi de sa boite d'origine 5 vitesses (mauvaise réputation sur le couple mais bon marché à remplacer en cas de casse).

- Ensuite on retrouve un inverseur/ réducteur agricole 1:3 (forte tolérance au couple et adapté à la vitesse finale du véhicule. Cet ensemble permet également le montage du moteur arrière et transmission avant tout en gardant le bon ordre de marche. ).

- Le pont (différentiel soudé) permet de renvoyer à chaque roue, suivi d'un embrayage + frein de chaque coté des cardans ou axe direct permettent de transmettre l'effort à la roue (la majorité de ces éléments supplémentaire seront également issus de chez Mercedes (Mercedes 190) pour simplifier d'éventuels besoins de maintenance ou appro en pièces détachées).

Pour le poids visé ça me semble suffisant pour garantir les 40-45 km/h ! De plus l'ensemble des pièces est assez bon marché et une partie est déjà en ma possession

A bientôt pour la suite de ma réflexion actuelle; à suivre coque/blindage, chenilles, suspensions !

Hum … n’oublie pas que tu habites en France et que ton véhicule ne sera pas homologué aux Mines donc tu devras rester sur des terrains privés !
JD

Hum … n’oublie pas que tu habites en France et que ton véhicule ne sera pas homologué aux Mines donc tu devras rester sur des terrains privés !
JD

C'est pris en compte également ! Sois rouler sur terrain privé l'ors d'événements sois rouler sur route ouverte l'ors de commémoration mais avec une autorisation de la préfecture

L'homologation ne me semble pas possible même en tant que tracteur agricole ou tricherie du genre ^^

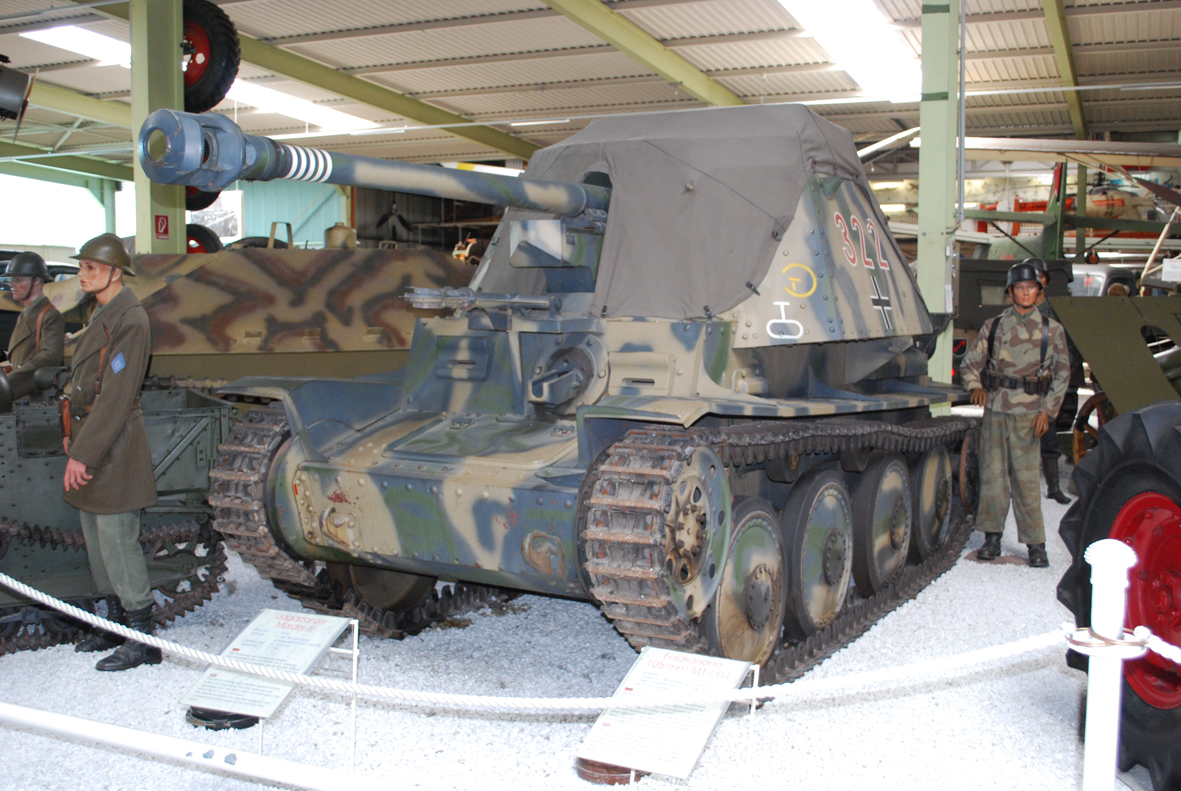

Ci-dessous, un exemplaire de Marder III Ausf.H, exposé de nos jours au Technickum Museum de Sinsheim (+/- 90 minutes de route depuis Strasbourg).

Tu ne vises pas un peux gros ?
Oui et Non de mon point de vue (toujours optimiste). Je suis ingé en conception de formation et j'ai la chance d'avoir de la place (120m² de grange), des machines outils, poste à souder, imprimante 3D, etc....

Tu disposes certes de postes d'usinage (tours, fraiseuses, etc. ?), de soudure; j'ai également bien pigé la raison d'être de ta solution...

, mécano soudée (faussement rivetée)

Néanmoins, tu vas devoir disposer de palans d'une bonne capacité de levage et "investir" dans, à la louche, l'équivalent de "deux tonnes" de plaques de ferraille à devoir redessiner puis découper. Si tu utilises des tôles de récupération de bagnoles, çà va te coûter, entre 200 et 300 € la tonne; mais comme tu vas utiliser "de la ferraille en acier doux non blindé... à ferrer les ânes!", tu devrais allègrement "gagner" +/- une bonne tonne sur l'ensemble.

Néanmoins, çà risque de coincer sur la réalisation des galets de roulement, sans parler de la reproduction de leurs bandages en "Gummi", ne serait-ce que pour ils ne finissent pas rincés après quelques centaines de mètres de progression... les problèmes "supposés" de la boite cinq vitesse Mercedes devenant, dès lors, très secondaires! De ce côté-là, à mon humble avis, il y a également un très sérieux boulot pour les concevoir à partir de vieux pneus de récupération... je ne voudrais pas trop m'avancer, mais tu vas probablement avoir besoin d'une "station de vulcanisation" ou, alors, devoir sous-traiter ce travail!

Bon courage!

Merci beaucoup pour le retour !

Malheureusement je ne suis pas du coté de Sinsheim, mais si l'occasion se présente j'irais !

Niveau moyen de levage je dispose d'une grue d'atelier d'une capacité d'une tonne, mais oui a terme un portique 2T serai pas du luxe

Pour le prix de la feraille j'ai un fournisseur non loin qui me propose un prix d'environs 1.4€ le km (qu'importe le profilé) et niveau nuance je serai sur du S235 pour toute la caisse (acier construction std le plus répandu ^^) et je ne compte pas avoir de "vrai" épaisseur de blindage

Les gallets font parti des points les moins évident, j'ai deux solutions qui me viennent en tête, la première trouver de la gomme a rechapper les poids lourds , la seconde trouver un dérivé souple avec une température de vulcanisation pas trop élever et l'entourer autour du gallet Je partagerai les idées et test également !

Merci beaucoup !

Complément d'information sur ce projet !

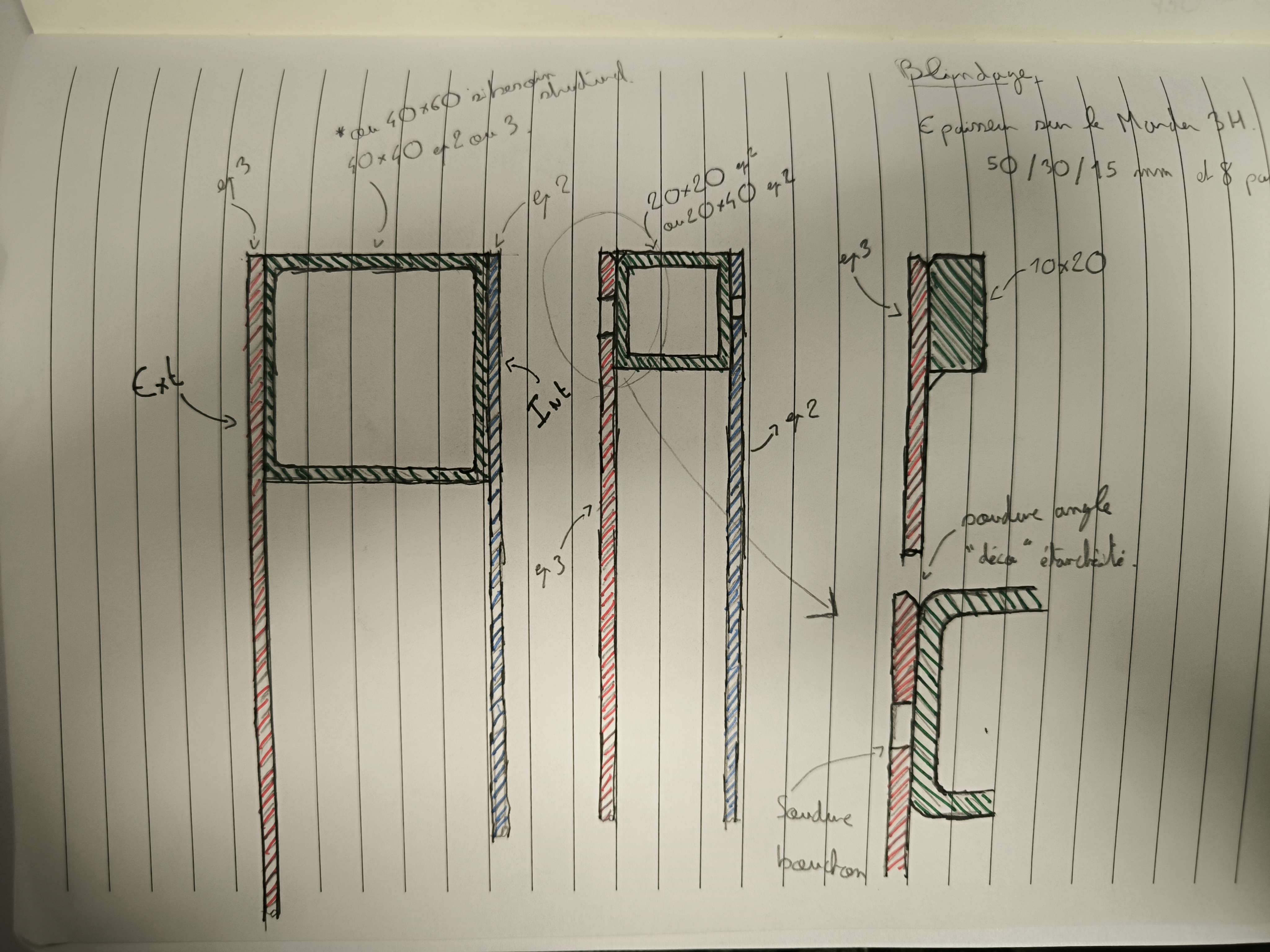

Voici détaillé ci dessous ma réflexion sur le blindage pour les différentes partie du véhicule !

La structure en elle même sera constitué d'éléments sans doute plus important (tube 40*60 ep3 sûrement) et le but ne sera pas de foncer dans les murs ni les arbres !

Un modèle 3D suivra plus tard une fois plus d'informations sur les dimensions général recueilli

A mon humble avis, tu t'es aussi embarqué dans un domaine (très) compliqué, avec la réalisation ( la plus conforme possible) du canon de 7,5 cm Pak 40/3 l/46, installé moitié sur "châssis autoporteur", moitié sur "piédestal", qui armait l'automoteur Marder Ausf. H , sur châssis de Panzer 38 (t).

Même en simplifiant la construction du tube, tu risque de te retrouver confronté à (au moins) deux problèmes, celui de "restituer" la réplique la plus réaliste possible de sa culasse et, dans une moindre mesure, celle du frein de bouche, toutes deux, pièces massives "lourdes" issues de fonderies, puis usinées!

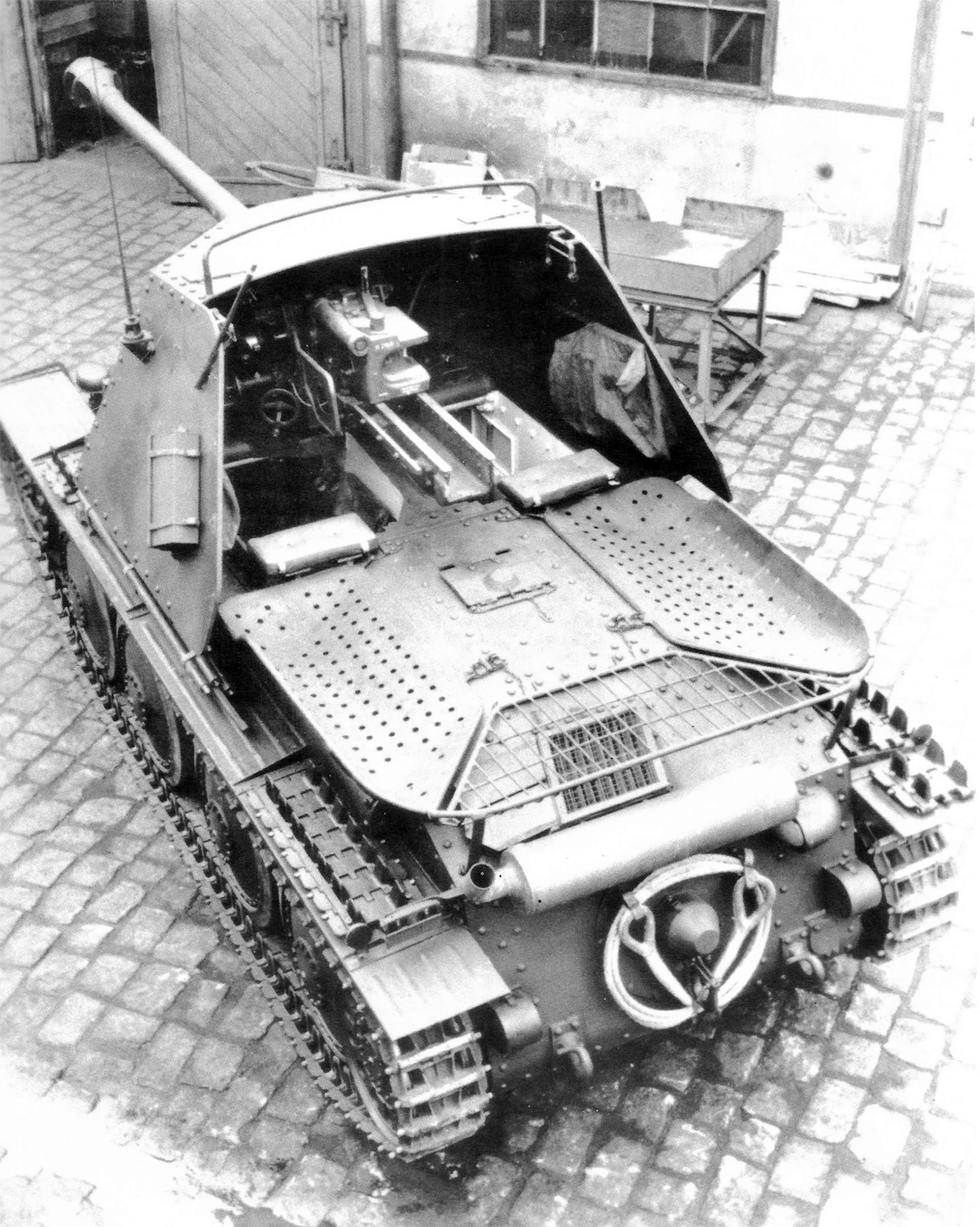

Ci-dessous, la photo qui figure en page 71 (PDF) du Panzer-Tracts N°7-2 (Thomas Jentz et Hillary Doyle); çà parait simple, mais si les allemands s'étaient efforcés d'assurer autant que faire ce peut l'équilibre "naturel" de l'ensemble "tube-glissière", pour faciliter son emploi, sous le "plancher de manoeuvre" (au centre), sur lequel opéraient les servants, il y avait de fait deux "vérins" d'équilibrage de cet "équipage mobile" qui pesait plus lourd, du côté de la culasse et par rapport à ses tourillons, que le poids du tube et celui du frein de bouche réunis! . C'est un poil compliqué, mais la facilité de manoeuvre des pièces d'artillerie, quelques étaient leurs types, reposait sur "l'équilibre naturel" de leur conception (!), or, pour une pièce antichar, il était nécessaire qu'elle fût le plus équilibrée possible!
