Graf zeppelin

Pas des plus simple à mettre en place à noter que j'ai également commencé à mettre en place les autres canons (dsl j'ai plus le nom en tête... overdose d'info)

Il en est resté là, alors...

Mais à choisir je '' penche '' plus pour un 3,7 Zwilling qu'à un 2 Vierling. Personne ne viendra te jeter la pierre si tu installes l'un ou l'autre...

Pouvez-vous développer le "il en est resté là...."

Avez-vous un doc sur les 3,7 cm Zwilling en version quadruple??

Resté là : il n'a guère évolué au delà de cette photo surtout quant à l'armement. Ici il n'y a que la plateforme de la future pièce.
Par définition un Zwilling est un affût double ( zwei : deux; vier : quatre, pour Vierling : quadruple )
J'ai récupéré il y a longtemps quelques copies de plans au Bundesarchiv-Militärarchiv. Autrement il y a d'excellentes reproductions de ces plans dans les ouvrages spécialisés allemands ( Série : Zum Original vom Modell par exemple )

Un beau profil de Nimitz:

viewtopic.php?f=50&t=25290

[Patrick.Fleuridas]

Bonjour à tous,

Sur cette maquette, il me semble que c'est un affût simple à l'avant ?
Cordialement

Patrick

Graf Zeppelin_1.jpg (68.54 Kio) Vu 1185 fois

Bonjour,

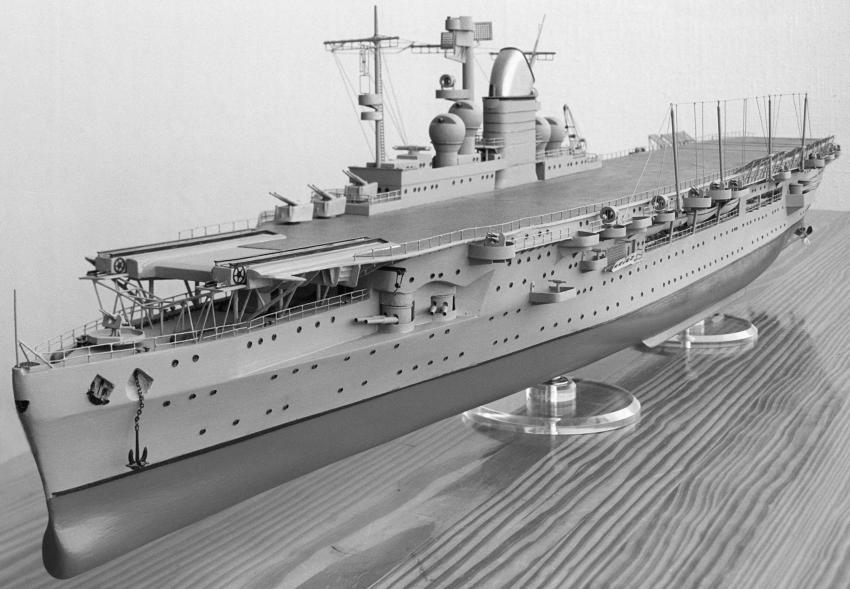

Non, non si on regarde bien en résolution maxi on distingue les 2 tubes d'un 3,7 cm bouble.

De toute façon comme l'armement n'a jamais été monté il faut se contenter des spécifications émises pour la dernière version de l'armement du navire, donc ici à l'avant un 3,7 cm double.

Tout cela est détaillé avec l'emplacement de chaque arme sur le navire dans ce livre :




et confirmé par le plan visible dans le Graf Zeppelin (Schiffer Military History) et sur plein d'autres sources.......

Didier

[Patrick.Fleuridas]

Bonjour à tous,

Deux tubes l'un à côté de l'autre ? Mais le 3.7 cm zweilling, c'est en principe deux tubes l'un au dessus de l'autre:


Loin de moi l'idée de contester la présence de cet armement, juste une remarque amicale.
Cordialement

Patrick

Bonjour Patrick
http://i346.photobucket.com/albums/p434 ... lzly0m.jpg

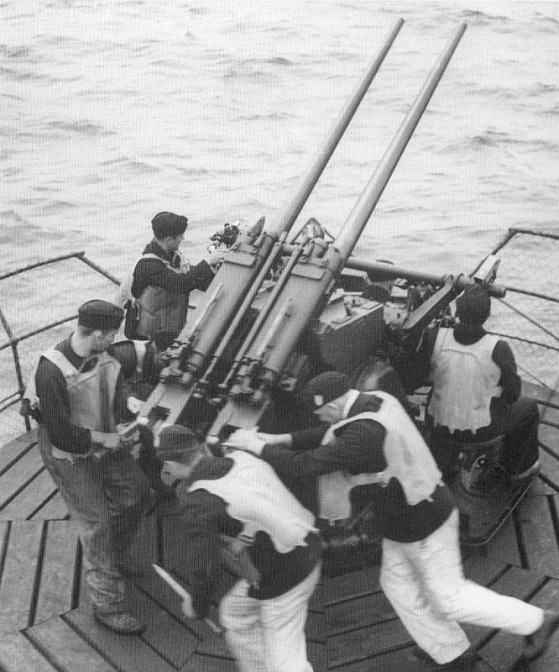

Mais là il s'agit du très classique 3,7 cm Zwilling de la Kriegsmarine ( il y en avait à peu près sur tous leurs bateaux ) :

[Prosper Vandenbroucke]

Bonjour Alain,
Ce n'est pas un reproche mais tente de prendre l'habitude:
viewtopic.php?f=29&t=23218
Tiens voici la photo:



Amicalement
Prosper

Merci Prosper. Je crois que j'ai compris '' l'astuce ''...
