Recherche information port et base sous-marine de Saint-Nazaire

Bonjour à tous,
dans le cadre d'un projet de reconstruction virtuelle du port de Saint-Nazaire durant le raid britannique de mars 1942 je recherche tout document sur ce secteur précis, surtout iconographique, afin de modéliser les lieux au plus proche. J'ai déjà épluché les livres sur les cartes postales locales et les archives municipales, mais certains parmi vous disposent peut être de photos ou de témoignages moins connus.
Certain savent peut-être également où trouver des plans des navires type Sperrbrecher car les Sperrbrecher 3 Belgrad et 137 Botilla Russ étaient ancrés dans ou près du port. Des dragueurs de mines de la 16. Minensuch-Flotille étaient également présent (apparemment des bateaux de pêche allemands reconvertis) ainsi que de la 42.Minensuch-Flotille.
Des précisions sur les différents bunkers en place seraient les bienvenus. Leur nombre et emplacements ont apparemment évolué durant tout le conflit. Je recherche principalement ceux du centre ville et du port (notamment l'un portant la mention "OST 6") qui entrent dans la zone concernée par ce raid.
J'espère avoir posté cette question au bon endroit. Merci d'avance à tous ceux qui peuvent m'aider dans ce projet que je développe avec les étudiants de l'école d'images de synthèse de Saint-Nazaire.

[Prosper Vandenbroucke]

Bonjour Christophe:
Pour le Sperrbrecher 3 Belgrad, pas des plans mais ceci peut peut-être te venir en aide:
https://www.hipstamp.com/listing/german ... er/3821605
Pour le reste des questions, il est bien possible que notre modérateur Patrick.Fleuridas ou un autre membre seront plus amène que moi pour te fournir des réponses.
Bien amicalement
Prosper

Bonjour,

À moins que tu ne les possèdes déjà je te conseille de te procurer les n° 85, 86 et 87 de la revue Navires & Histoire ainsi que le livre "Raid sur Saint-Nazaire! 28 mars 1942 Opération Chariot" de Luc Braeuer et Bernard Petitjean. Si toutes les réponses à tes questions ne s'y trouvent pas directement, le dernier comporte une bibliographie conséquente.

[NIALA]

Voici les photos demandées:

SB3 ex BELGRAD.jpg (142.14 Kio) Vu 3264 fois

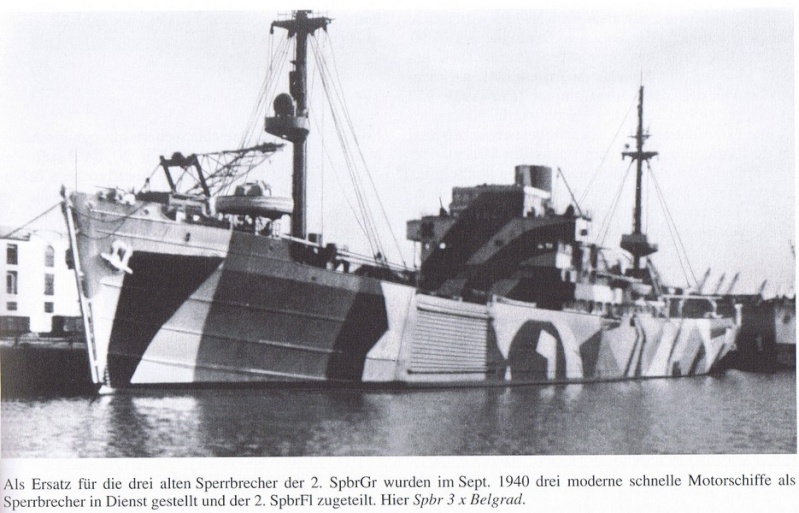

Sperrbrecher 3 ex Belgrad de face

SB3 ex BELGRAD (2).jpg (90.64 Kio) Vu 3264 fois

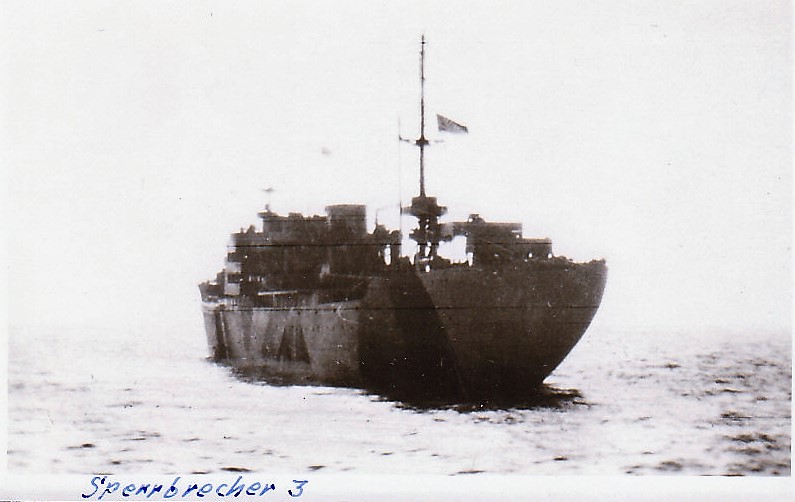

Le meme vue de l'arrière

SB137 ex V107 ex BOTILLA RUSS.jpg (30.13 Kio) Vu 3264 fois

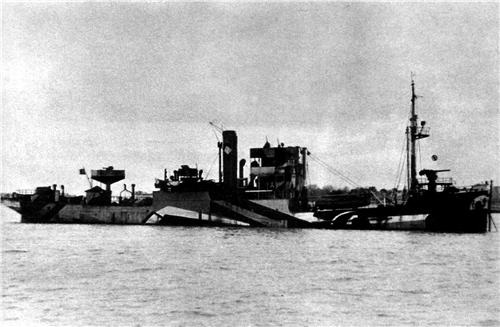

Le Sperrbrecher 137 ex Botilla Russ

Alain

Merci Yvonnick pour les références. Je possède en effet le livre de Luc Braeuer et Bernard Petitjean qui est devenu mon livre de chevet depuis quelques temps. Je vais me pencher sur la biblio en effet. Un grand merci à Alain pour les photos du modèle Sperrbrecher !

J'ai pu préciser l'emplacement du biner OST 6, grâce à une photo en page 174 de Forteresse Saint-Nazaire de Luc Brauer, au niveau de l'actuel quai de la Vieille Ville.

[Patrick.Fleuridas]

Bonjour à tous,

les abris de protection aérienne sont classés en fonction de l'implantation géographique. Ost pour Est, Nord pour Nord, ect, et par rapport aux bassins du port. Le numéro est un complément quand plusieurs ouvrages sont construits.
En centre-ville il n'y avait qu'un seul gros bloc dans l'enceinte de la caserne de la Briandais. Détruit. Les autres ouvrages sont en bord de mer comme celui, détruit, du collège Saint-Louis et les deux grands abris proches du jardin des plantes. Un autre ouvrage dans ce parc, mais aucun plan ou photo. J'avais juste photographié un bloc de béton, entrée ? mais détruit lui aussi.
Modéliser l'ensemble des ouvrages allemands sur le port me semble compliqué dans la mesure où il n'existe pas de plan original d'implantation comme pour les batteries de Flak par exemple. Le travail ne peut donc se faire qu'à partir de photos aériennes et plan général du port.

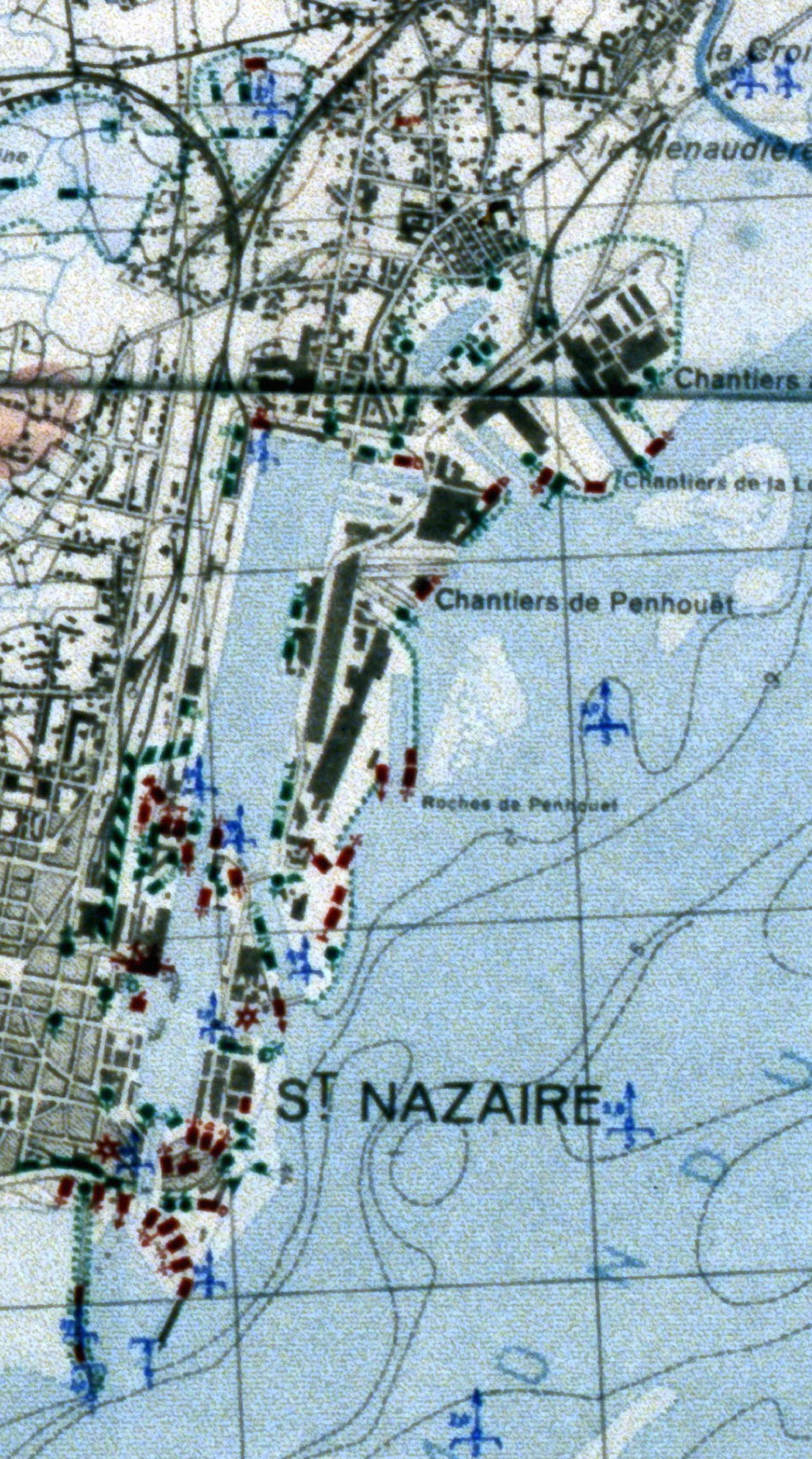

Sur cette carte, en bleu les positions de Flak, en rouges les ouvrages actifs, en noir les passifs.

Carte 24 StNazairet2--PORT.jpg (719.13 Kio) Vu 3167 fois

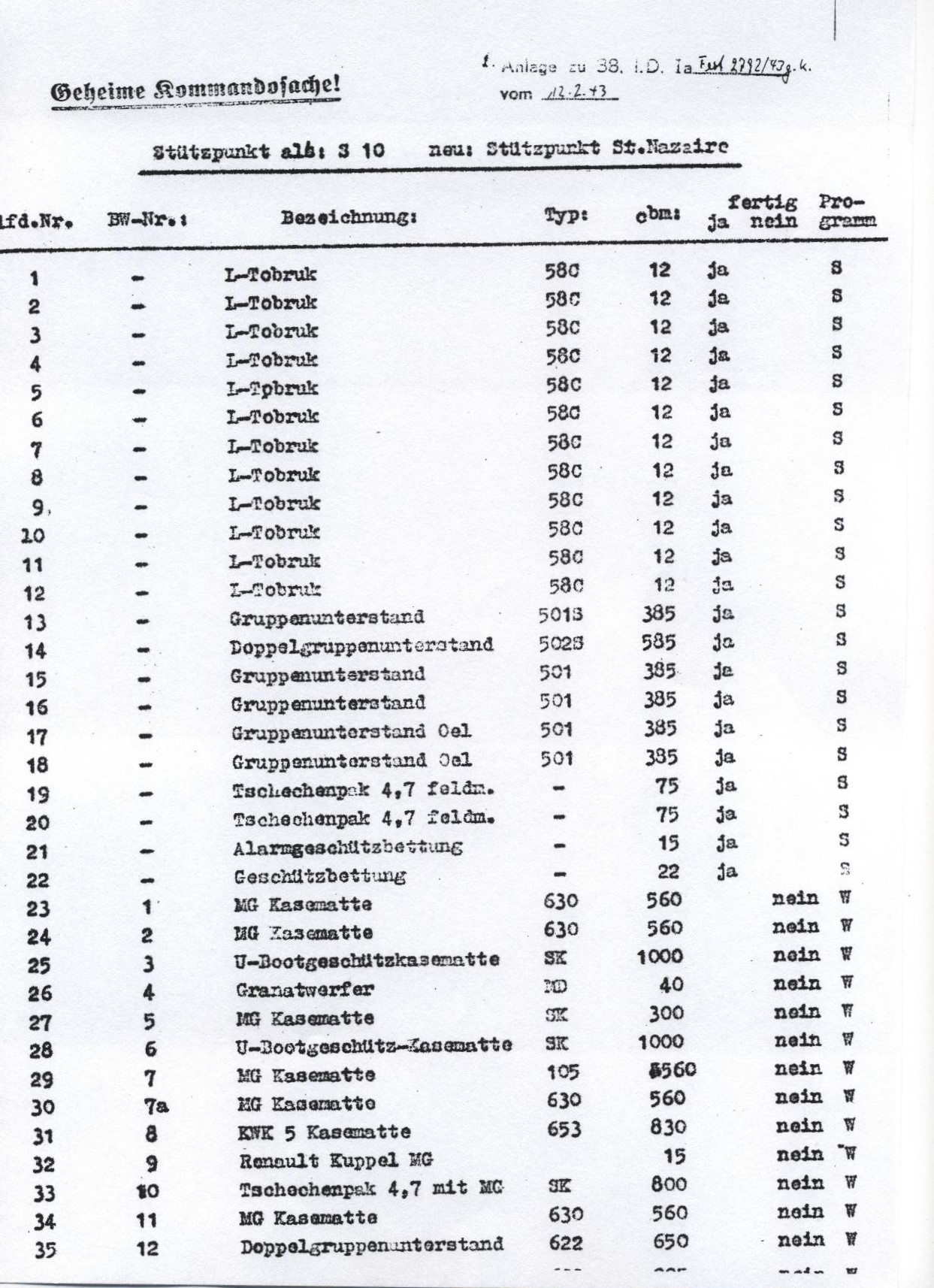

Ci-dessous le programme des constructions pour le secteur du port. "Fertig" pour" terminé" donc édifiés. Pour les autres prévus.

WN 086.jpg (485.89 Kio) Vu 3167 fois

WN 087.jpg (311.23 Kio) Vu 3167 fois

Merci beaucoup pour ces précisions. Quelle est la différence entre ouvrages actifs et passifs ? En effet les photos aériennes me semblent une bonne source, malheureusement celles que l'on peut trouver dans divers ouvrages n'offrent pas toujours une résolution très fine (j'ignore si les photos de la RAF sont visibles en ligne).
Certains ont peut être de vielles photos qui pourraient nous éclairer ?

Bonjour Christophe,

Quelle est la différence entre ouvrages actifs et passifs ?

Un ouvrage actif comporte un armement, pas un ouvrage passif.

En effet les photos aériennes me semblent une bonne source, malheureusement celles que l'on peut trouver dans divers ouvrages n'offrent pas toujours une résolution très fine (j'ignore si les photos de la RAF sont visibles en ligne).

Il y a entre autres celles en ligne sur le site de l'IWM.

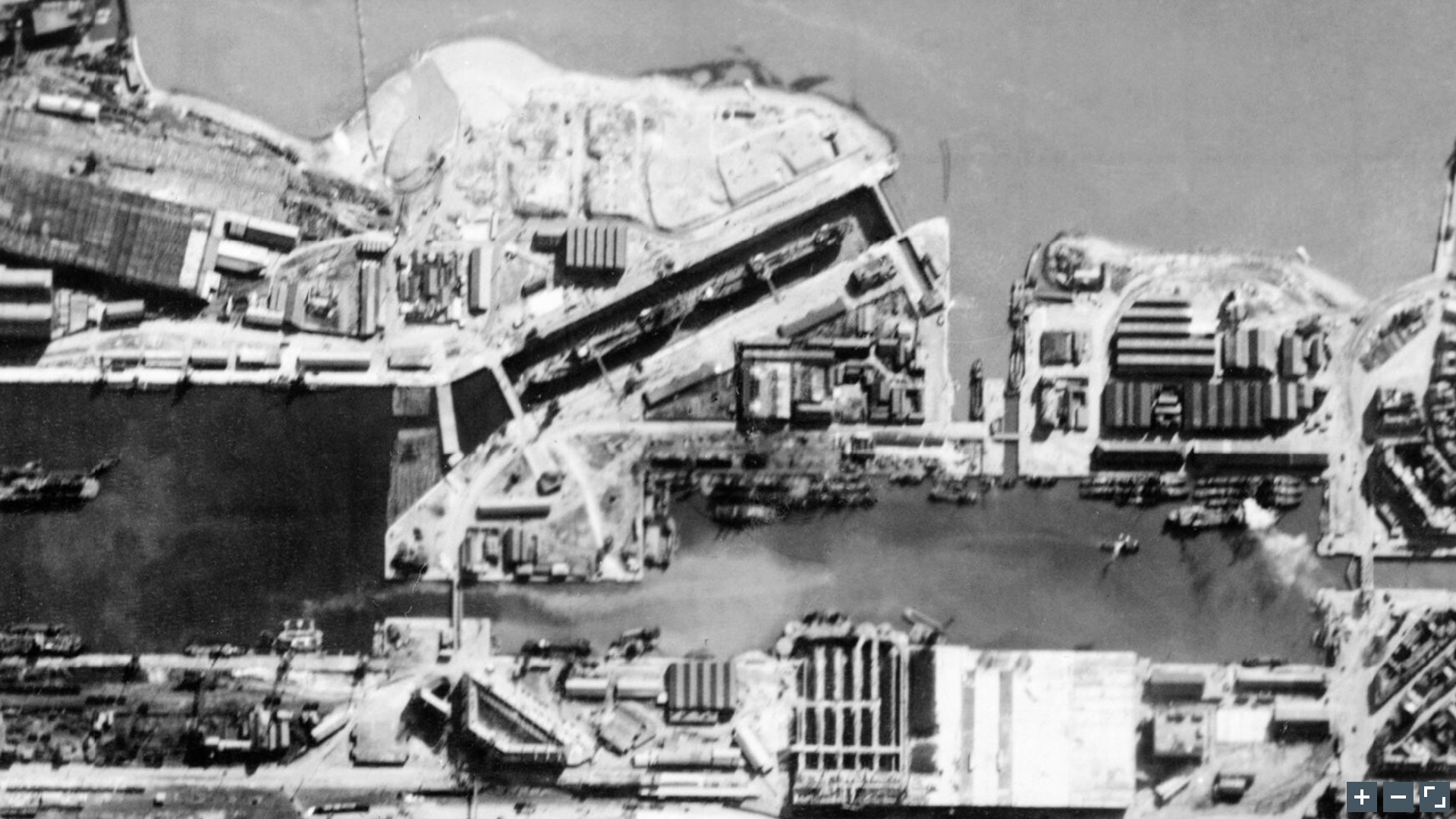

Un exemple avec affichage à taille maximale.
Cette photo a été faite avant le raid.

Merci, c'est en effet un peu mieux sur ce document. Ça vaut le coup de contacter IWM ou la RAF ?
