Cartes ou plans des installations du Mur de l'Atlantique

Bonjour,

je suis à la recherche des plans de situation des installations militaires du secteur AOK7 KVAB Plouguerneau/Guissény.

Il y a beaucoup de bunker, mais aussi des FuSE 65 et Freya FMG et ces bâtiments, à mon avis, ont été installés selon des plans bien précis. Il y a quelques repérages, ou cartes mais rien de bien détaillé. Auriez-vous des pistes ou trouver ces informations?

Un grand, merci, Keravel

Bonjour,
Les radars de " surveillance et veille" à longue distance allemands étaient de très "gros bébés". Ils étaient généralement installés à distance des ouvrages fortifiés (une centaine de mètres ou plus), dans des emplacements spécialement aménagés, des sortes de fosses protégées par des remblais, d'où ne dépassaient le plus souvent, que l'antenne ou les jeux d'antennes - le Freya L-Z, par exemple, était composé, sur un même mât, de cadres émetteurs et récepteurs distincts -. Les antennes, manœuvrées par des opérateurs installés dans une "cabine" solidaire de ladite antenne, étaient distantes, entre autres pour limiter les risques de parasitage, des centres de traitement des signaux, où les informations étaient acheminées par un jeu de câbles enterrés.

Visuellement, çà donnait ce genre d'installations, où la cabine de "suivie", surnommée "baraque à frites" (avec le Würzburg), solidaire de l'antenne, pivotait avec elle.

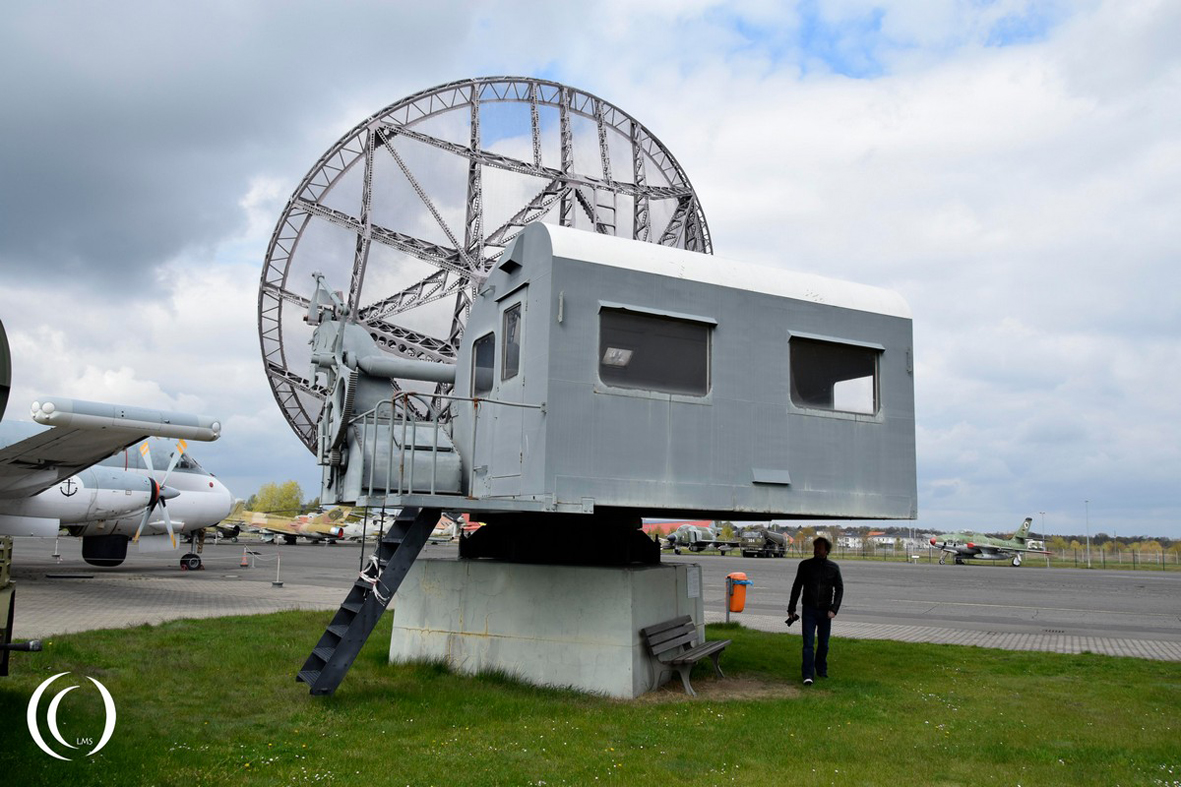

Radar Würzburg Riese FuMG 65..

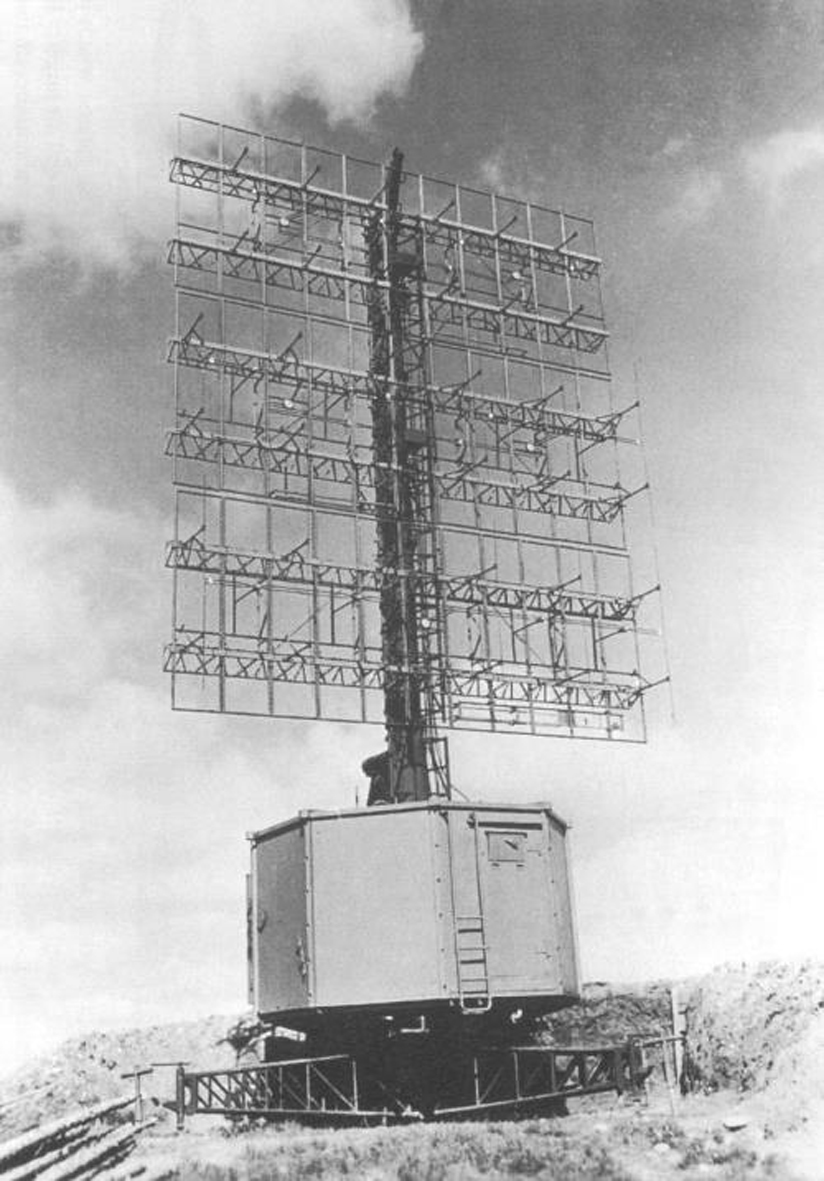

Radar Freya L-Z

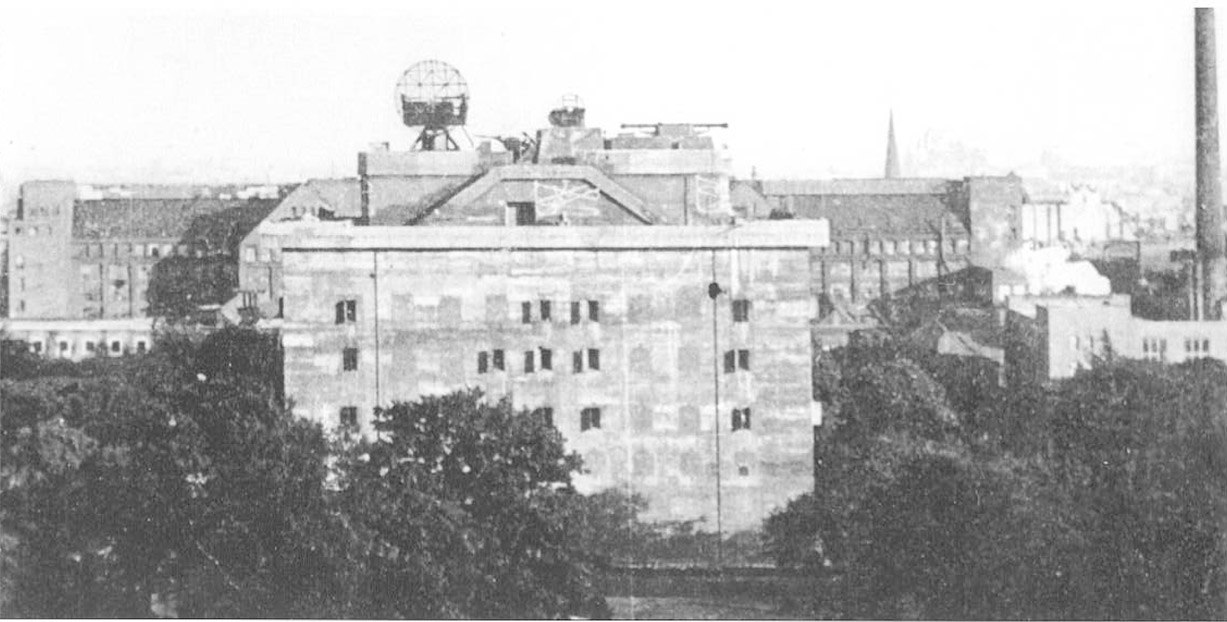

Ces installations ne "satisfaisaient" pas à des plans d'ouvrages fortifiés, mais à des critères spécifiques de construction des installations radars. Ci-dessous, le cas très particulier, d'un radar Würzburg-Giant installé sur une Flakturm berlinoise, avec à l'opposé un télémètre naval de 10 m....

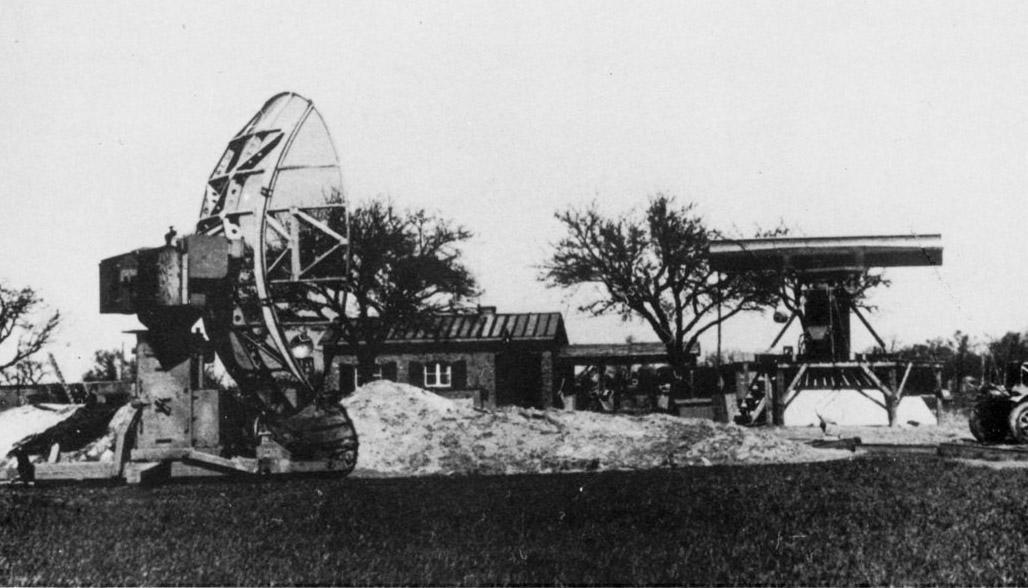

et, ici, l'un des rares et ultimes dispositifs en ondes "millimétriques" Egerland, mis en service en 1945, constitué d'un radar de veille FuMG 74 Kulmbach, à antenne circulaire, et d'un radar de "poursuite" antiaérienne FuMG 76 Marbarch, tous deux pilotés à distance, la "baraque" qu'on distingue entre les deux antennes, étant, désormais, le poste de manoeuvre des antennes et le centre de traitement des signaux...

Merci beaucoup, Loïc, c'est très intéressant. Ici, le Würzburgriese était au milieu de plusieurs installations, deux Vf2a, un grand V 256, un FMG 40G Calais, plusieurs Flaks, des hébergements, cuisine, couverts par des murs anti-éclats, et plusieurs autres installations plus petites. Tout cela n'a pas été construit à l'improviste sans un plan plus large, car les uns étaient liés aux autres. C'est ce plan que je cherche...

Bonjour,

je suis à la recherche des plans de situation des installations militaires du secteur AOK7 KVAB Plouguerneau/Guissény.

Le rapport Pinczon du Sel, consultable sur le site Mémoire des hommes, peut-il convenir?

Bonjour,

je suis à la recherche des plans de situation des installations militaires du secteur AOK7 KVAB Plouguerneau/Guissény.

Le rapport Pinczon du Sel, consultable sur le site Mémoire des hommes, peut-il convenir?

Oui, tout à fait, merci, c'est un sacré ouvrage, je l'ai souvent consulté. J'y ai trouvé des références très utiles pour ma recherche mais il ne mentionne par exemple pas toutes les installations, peut-être déjà ensevelis ou repris par la nature lors du répertoriage entre 1946 et 1949. On mentionne le minage, sans dire ou il a été posé. Je cherche les plans des années 1940/41, je les trouverai certainement du côté allemand, mais c'est assez difficile.

Mais, si l'on regarde par exemple les récits et les correspondances avec les autorités françaises en place, concernant les occupations des maisons des particuliers par la Wehrmacht, les adresses, les descriptions des biens, les dédommagements minutieusement listés en cas de détérioration des lieux, je me dis que des plans exacts ont également pu être communiqués aux Préfectures pour la construction des ouvrages militaires, pour une bonne partie situés sur des terrains privés.

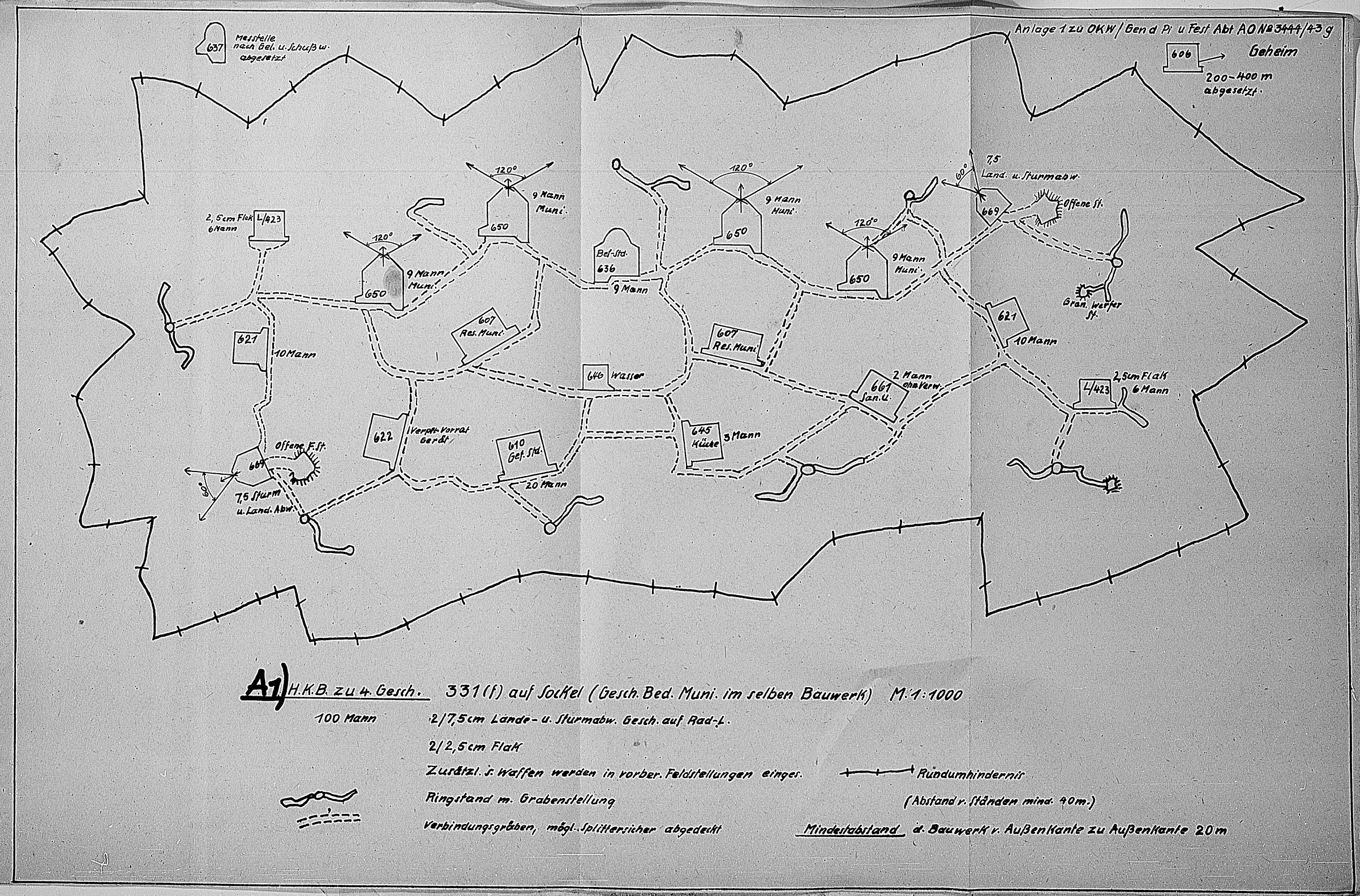

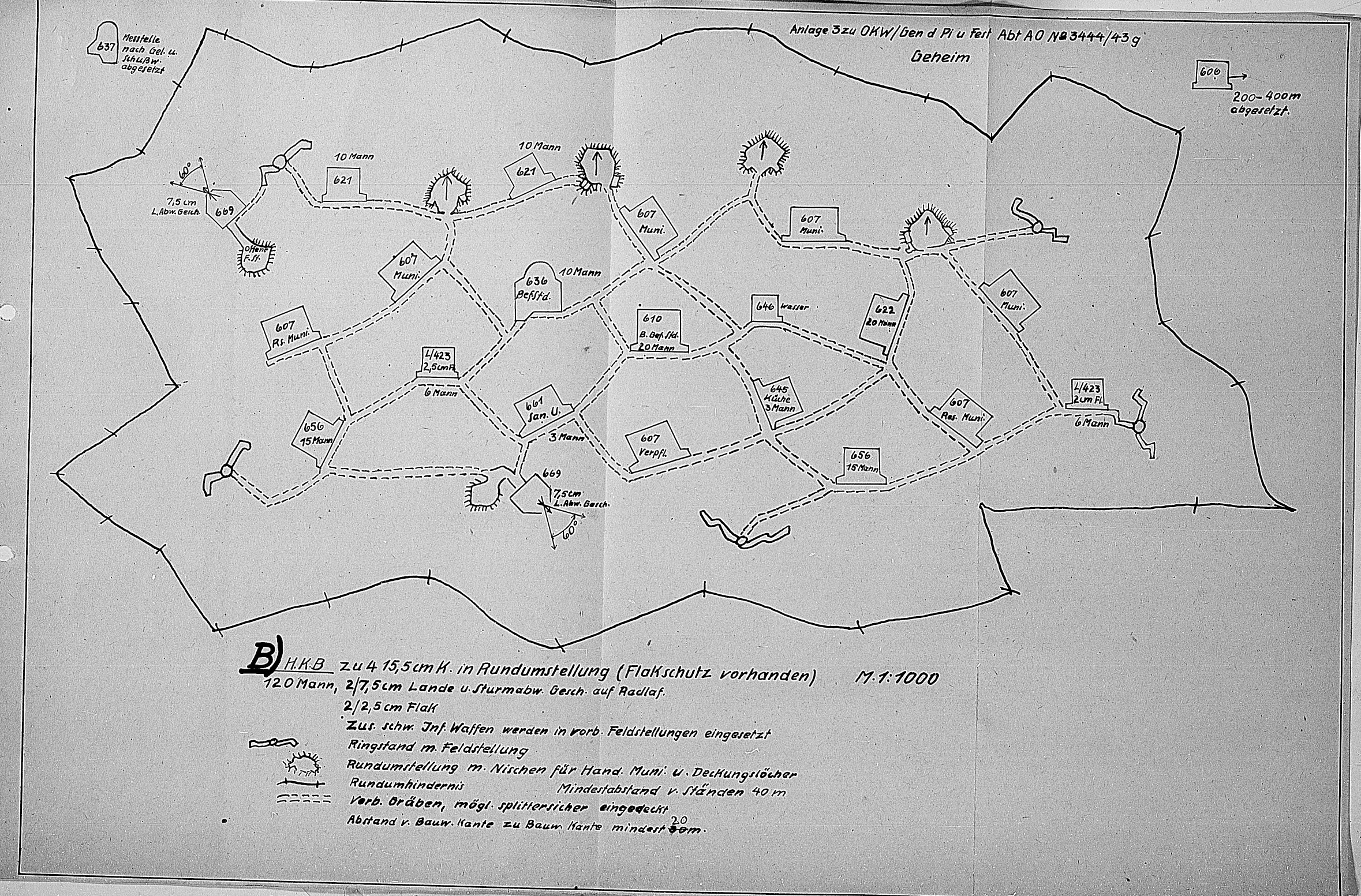

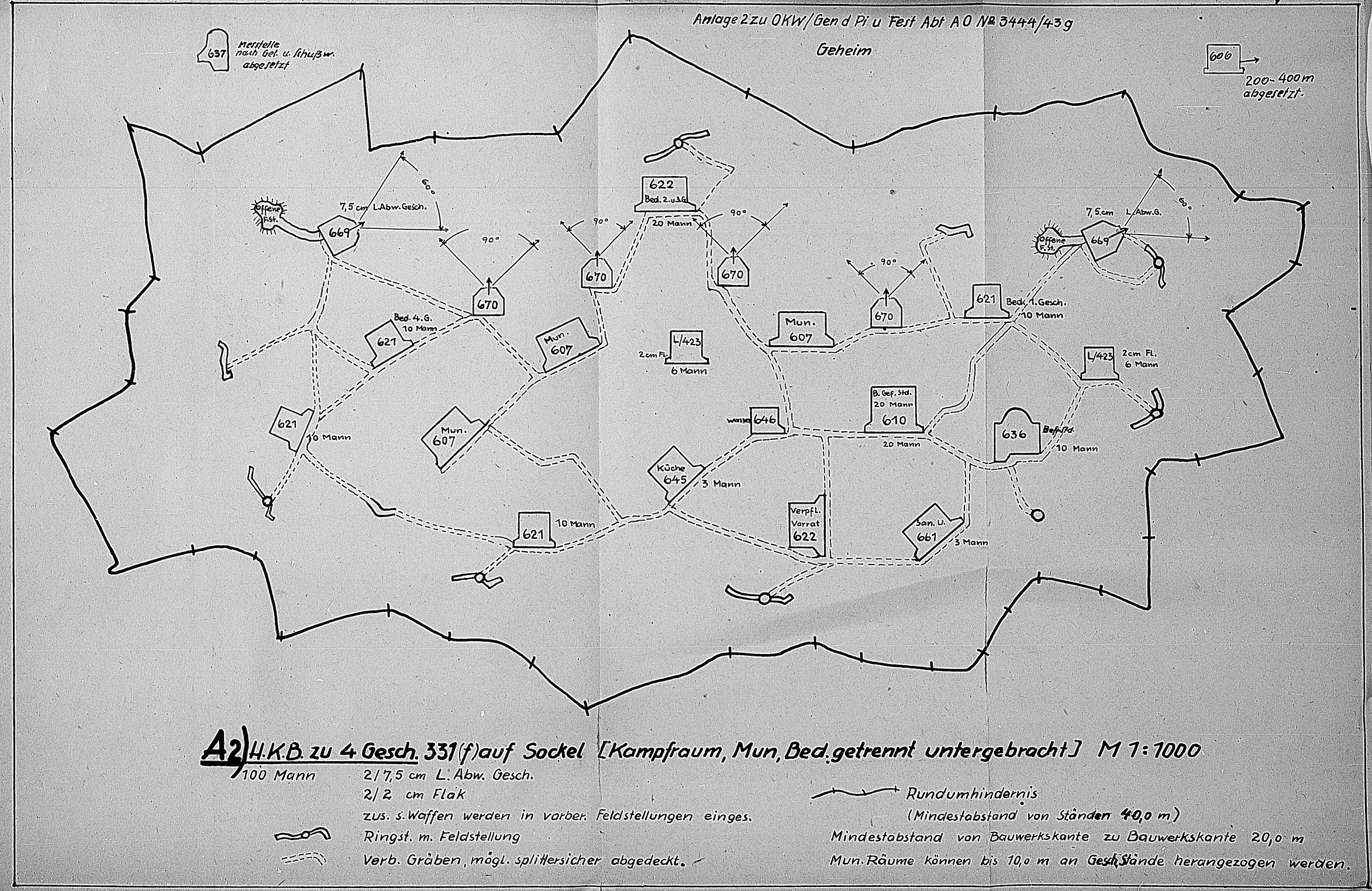

Il existe, dans les archives allemandes, ce genre de croquis, où les différents ouvrages sont identifiés par leur N° type et leurs "fonctions"

C'est exactement cela, Loïc, un grand merci.

C'est édité par le General der Pioniere und Festungen, mais ou est-ce qu'on trouve ces croquis? Avec invenio à Freiburg? Au fait, ce sont des croquis d'un schéma ou exemple d'un ensemble d'installations, pas un plan d'un endroit précis...

C'est exactement cela, Loïc, un grand merci.

C'est édité par le General der Pioniere und Festungen, mais ou est-ce qu'on trouve ces croquis? Avec invenio à Freiburg?

Au fait, ce sont des croquis d'un schéma ou exemple d'un ensemble d'installations, pas un plan d'un endroit précis...

Non, ce sont des tracés "à main levée" effectués à l'aide de calques sur des cartes ou plans d'état-major (à l'échelle 1: 1000ème) d'installations existantes. Les allemands utilisaient le plus possible les calques, afin d'éviter de "conchier" les documents originaux avec des surcharges. Appliqués soigneusement sur les cartes du dispositif fortifié, ils correspondaient pile-poil au secteur; çà suffisait amplement pour les réunions préparatoires de l'encadrement, qui était, déjà, censé connaitre les grandes lignes du dispositif.

Çà n'a l'air de rien, mais les secteurs de battage des pièces d'artillerie y sont précisés - les chefs de batterie connaissant, eux, la portée efficace de leurs pièces -, ainsi que la disposition des postes de mitrailleuses (en bouts de tranchées découvertes, tracés en traits non pointillés), dans le réseau de couloirs et tranchées d'accès. Connaissant l'échelle, il était facile d'en déduire, par exemple, la distance (fixée à moins de 20 m) qui séparait les casernements ( Type 621), des postes de tir des pièces d'artillerie, de ceux de la Flak (ouvrages L/423) et des mitrailleuses, des casemates de munitions (type 607), l'ouvrage "636" étant une casemate de commandement.

J'ai extrait ces trois croquis du Roll US NARA, T 312 R519, qui regroupe, classée +/- en vrac, une petite partie (1250 feuillets ) des archives militaires pondues par l'AOK 15, début 1944. Il existe plusieurs moyens de se procurer ces rolls ou dossiers, archivés par les américains, mais ils sont, le plus souvent, payants (ce que j'avais fait, il y a 10 ans de çà). Au passage, il vaut mieux oublier, quand elle existe, la source Bundesarchiv (Freibourg-im- Brisgau, en face de Colmar), car les originaux, restitués à la RFA, dans les années 1955-1965, y coûtent la peau des fesses, en admettant qu'ils soient toujours de ce monde, vu qu'un gros paquet de documents militaires allemands, qui concernaient le Front de Normandie, était parti en fumée, quand le front avait été rompu à la mi-août 1944, pour éviter qu'ils ne tombent aux mains de l'ennemi!

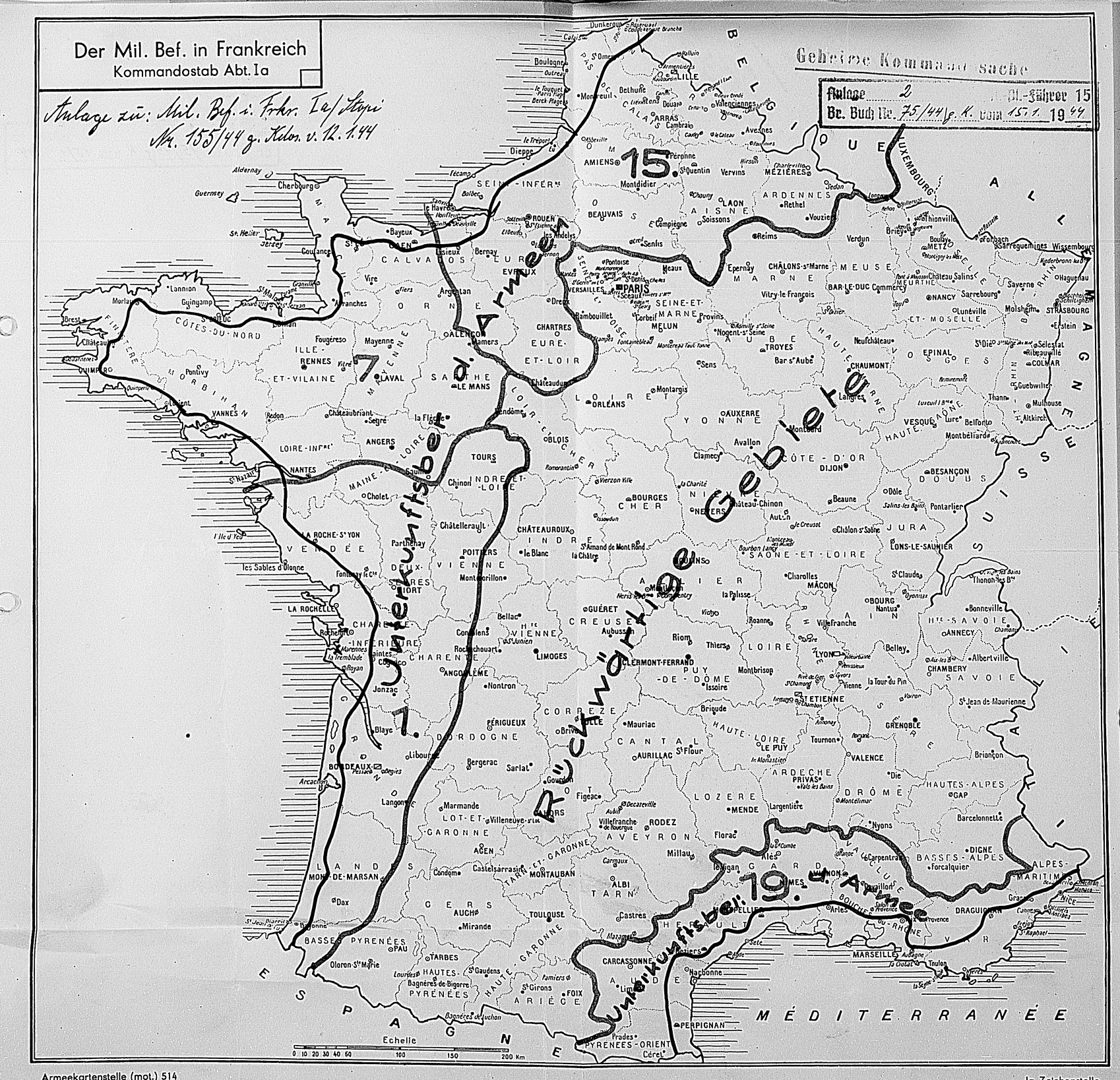

Oui, c'est vrai...merci! J'avais vu ces calques sur les cartes de France indiquant des mouvements des troupes. Donc, ils correspondent bien à un terrain existant. Reste à trouver le mien... une bonne cinquantaine d'installations dans un périmètre côtier assez limité. Une bonne partie est ensevelie, et les peu d'études faites restent incomplètes.

Je vais essayer ces roll NARA, j'avais déjà commencé à fouiller le site, sans grand succès. En ce qui concerne invenio, j'y suis assez souvent, pas mal de choses digitalisées et libre au téléchargement (faut y aller, avec des ouvrages de plus de 300 pages...mais on peut aussi télécharger une seule page), le reste qui n'est pas en ligne, est consultable sur place, je ne pense pas que cela soit payant.

Pour les côtes bretonnes, il conviendrait de "fouiller" dans les archives de l'AOK 7 (7^ème Armée)
